Tesniace plochy prírub: Prehliadaný faktor, ktorý definuje výkon vášho potrubného systému (1. časť)

Ak pracujete s priemyselnými potrubnými systémami, viete, že aj ten najmenší detail môže rozhodnúť o tom, či systém bude spoľahlivo fungovať desaťročia – alebo či neočakávane zlyhá. Dnes sa ponoríme do jedného z najviac podceňovaných, no zároveň najdôležitejších detailov: tesniace plochy príruby.

V každom potrubnom systéme typ tesniacej plochy príruby často určuje hornú hranicu celej tesniacej zostavy.

Mnohí inžinieri a odborníci na obstarávanie sa zameriavajú najmä na materiál príruby a tlakovú odolnosť, no prehliadajú kritický význam zladenia tesniacej plochy so správnym tesnením. Tesniaca plocha nie je len plochý povrch – priamo určuje štyri základné výkonnostné parametre:

● Účinnosť kompresie tesnenia

● Odolnosť voči strednej korózii

● Jednoduchá inštalácia, demontáž a údržba

● Riziko úniku, najmä v potrubiach VOC (prchavých organických zlúčenín)

Predstavte si tesniacu plochu príruby ako „sedlo“ celého tesniaceho systému. Bez ohľadu na to, aké kvalitné je vaše tesnenie, nemôže spoľahlivo fungovať, ak je sedlo zle navrhnuté.

Aby sme vybudovali pevný základ, začnime so základným vzťahom medzi plocha tesniacej plochy, typ tesnenia a kompresný tlak.

1. Tesniaca plocha, tesnenia a tlak: Základné inžinierske pravidlo

Všetky návrhy tesniacich plôch sa riadia jednoduchým, ale účinným princípom:

● Ten/Tá/To väčšíplocha tesniacej plochy, nižšiekontaktný tlak jednotky – čo si vyžaduje mäkšie a stlačiteľnejšie tesnenia.

● Ten/Tá/To menšíplocha tesniacej plochy, vyššiekontaktný tlak jednotky – ktorý si vyžaduje tvrdšie a pevnejšie tesnenia, aby odolali vysokému tlaku a vytvorili spoľahlivé tesnenie kov na kov.

Prečo na tom záleží?

Mäkké materiály (ako napríklad gumové, vláknité alebo stlačené vláknité tesnenia) sa pri nízkom tlaku ľahko deformujú, čím vytvárajú potrebné tesnenie. Tvrdé materiály – najmä kovové tesnenia – vyžadujú výrazne vyšší tlak, aby prešli plastickou deformáciou, ktorá vytvára trvalé a tesné tesnenie.

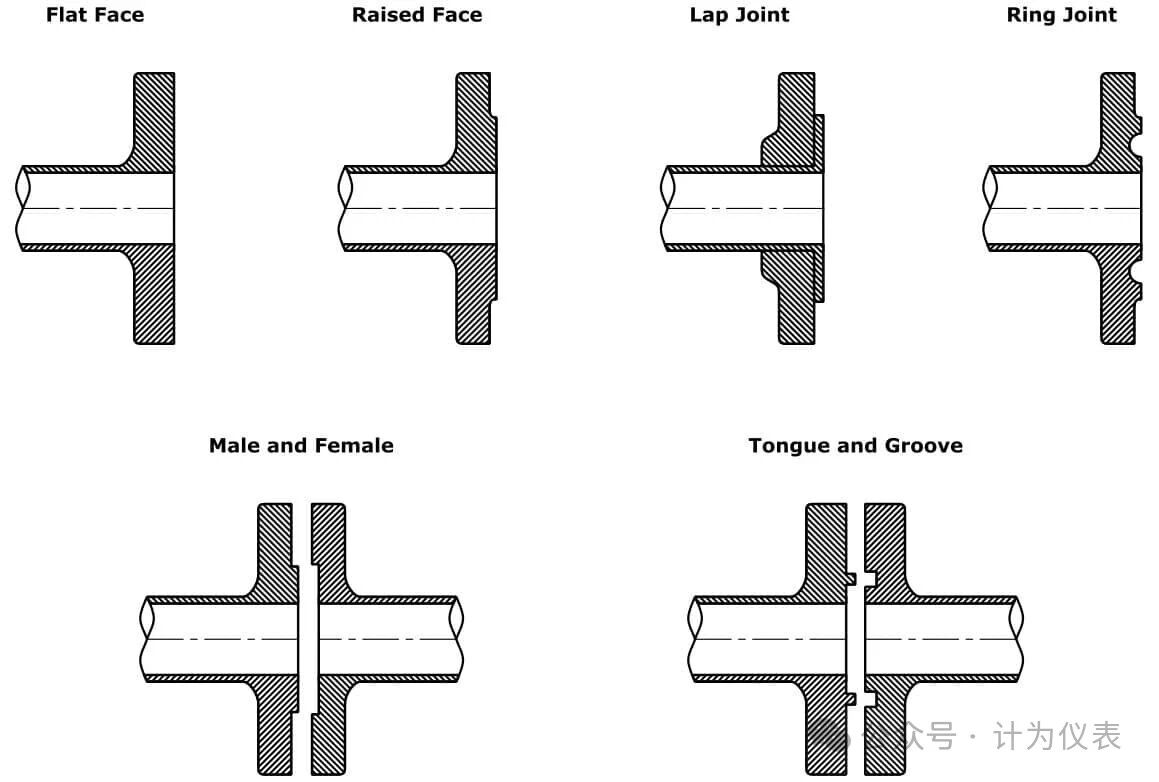

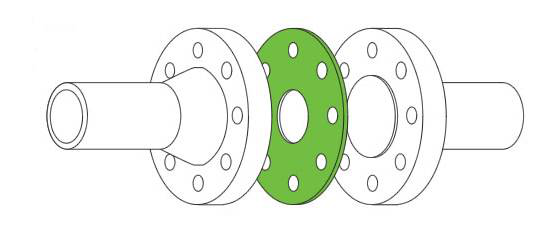

Toto pravidlo priamo riadi štandardné párovanie tesniacich plôch a tesnení v bežných konštrukciách prírub:

● FF (plochá plocha)Najväčšia tesniaca plocha → spárované s mäkkými tesneniami (guma, vlákno, CAF).

● RF (Vyvýšená tvár)Stredná tesniaca plocha → spárované s polokovovými tesneniami (špirálovo vinutými z grafitu, s kovovým plášťom).

● RTJ (krúžkový spoj)Najmenšia tesniaca plocha → spárované s pevnými kovovými krúžkovými tesneniami.

Tieto párovania nie sú náhodné. Sú výsledkom starostlivého inžinierstva, ktoré vyvažuje tepelný výkon, rozloženie mechanického napätia a materiálové vlastnosti.

Čo bude ďalej?

V tejto prvej časti sme sa venovali základnej logike návrhu tesniacich plôch. V druhej časti si rozoberieme najbežnejšie typy tesniacich plôch – vrátane FF, RF, RTJ, TG, LMF a SJ – ich použitie, výhody a nevýhody a ako si vybrať tú správnu pre váš projekt.

Nenechajte si ujsť ďalšiu časť— prihláste sa na odber nášho blogu a dostávajte upozornenia, keď bude zverejnený, a nikdy nezmeškajte dôležitý tip pre spoľahlivý návrh potrubných systémov.
